차량이음추적솔루션


노이즈 스코프는 차량에서 발생하는 각종 이음(BSR/NVH)을 측정하고 분석하여 이음의 원인이 되는 위치를 추적하거나 정량화하는 장비입니다.

가속도센서를 사용하여 차량에서 발생하는 진동을 측정하고 각 센서로부터 신호의 도달 시간 차이를 계산하여 발생한 신호가 어떤 센서에 가장 근접해 있는지를 화면에 보여줍니다. 마이크로폰을 이용하여 차량에서 발생하는 소음을 측정한 후 이를 정량화하여 사용자로 하여금 소음의 크기를 쉽게 알 수 있게 합니다.

OBD 장비를 연결하여 차량의 RPM, Speed 등을 같이 취득하고 주행 중 차량 속도에 따른 소음 레벨을 비교해 볼 수 있습니다.

장비개요

차량에서 발생하는 이음 위치 추적

진동신호를 이용하여 이음이 발생하는 원인 부품 추적

차량에서 발생하는 소음


NVH (Noise and Vibration, Harshness)
BSR (Buzz, Squeak, Rattle)
내연기관 및 주행으로 발생하는 소음

부품 조립 이음새, 체결부 또는 마찰 부위에서

 발생하는 소음

소음 저감
목표
원인 제거
정상 소음, 저주파 영역
특성
과도 소음, 고주파 영역
레벨 평가
분석방법
위치 추적
발생 원인 확인 가능하고 전달 경로 파악 중요
VS

원인 확인이 어렵고 특정 운행 조건에서만

발생하여 소음 원인 제거 필요


이음 추적 원리

추적 방법의 단계

  1. 정확한 신호의 측정
  2. 시간 지연의 정확한 계측
  3. 크기의 정량화

추적 방법의 기본 원리

  • 복잡한 형상의 차체에 대한 간단한 추적법 개발
  • 시간 지연을 이용한 단순한 추적법

하드웨어 | 주요기능

mobile background






 차량 이음 추적 솔루션


노이즈 스코프는 차량에서 발생하는 각종 이음(BSR/NVH)을 측정하고 분석하여

이음의 원인이 되는 위치를 추적하거나 정량화하는 장비입니다.

가속도센서를 사용하여 차량에서 발생하는 진동을 측정하고 각 센서로부터

신호의 도달 시간 차이를 계산하여 발생한 신호가 어떤 센서에 가장 근접해 있는지를

화면에 보여줍니다. 마이크로폰을 이용하여 차량에서 발생하는 소음을 측정한 후

이를 정량화하여 사용자로 하여금 소음의 크기를 쉽게 알 수 있게 합니다.

OBD 장비를 연결하여 차량의 RPM, Speed 등을 같이 취득하고 주행 중 차량 속도에

따른 소음 레벨을 비교해 볼 수 있습니다.

장비개요

차량에서 발생하는 이음 위치 추적
진동 신호를 이용하여 이음이 발생하는 원인 부품 추적
    차량에서 발생하는 소음

NVH (Noise and Vibration, Harshness)

BSR (Buzz, Squeak, Rattle)

내연기관 및 주행으로 발생하는 소음

부품 조립 이음새, 체결부 또는 마찰 부위에서

 발생하는 소음

소음 저감
목표
원인 제거
정상 소음, 저주파 영역
특성
과도 소음, 고주파 영역
레벨 평가
분석 방법
위치 추적

발생 원인 확인 가능하고 전달 경로 파악 중요

VS

원인 확인이 어렵고 특정 운행 조건에서만

발생하여 소음 원인 제거 필요


이음추적 원리

추적 방법의 단계
  1. 정확한 신호의 측정
  2. 시간 지연의 정확한 계측
  3. 크기의 정량화
추적 방법의 기본 원리

• 복잡한 형상의 차체에 대한 간단한 추적법 개발

• 시간 지연을 이용한 단순한 추적법

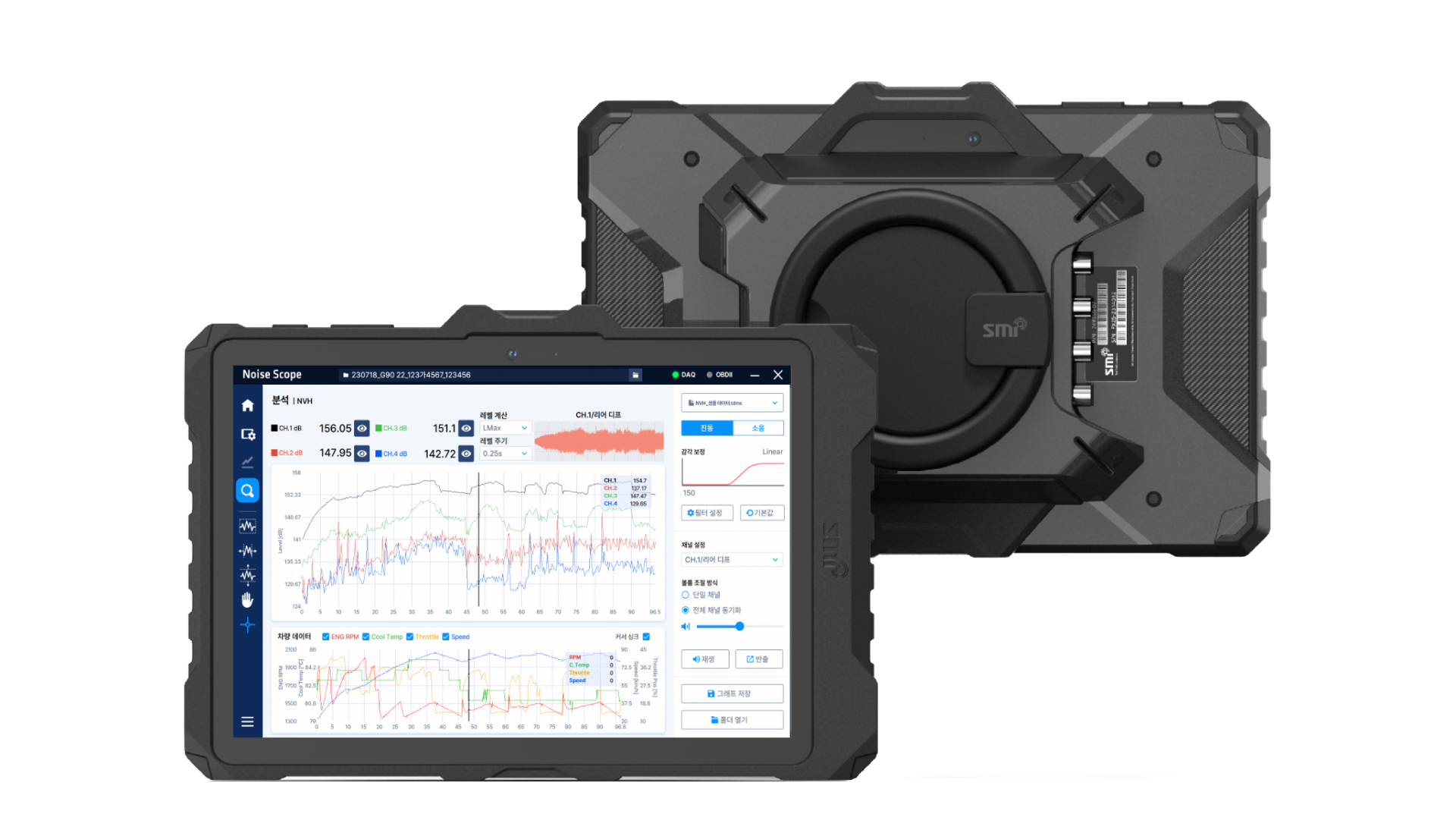

• 태블릿 기반 일체형 휴대용 계측 장비

• 10.5인치 디스플레이 지원

• 4채널(IEPE지원) 동적 신호 측정

• 진동/음향 센서 측정 지원

• 최대 50k S/s 동기화


소프웨어 | 주요기능

단일 어플리케이션 내 데이터 계측 및 분석 기능 통합 제공

데이터 수집
  • 소프트웨어 구성 데이터 수집
  • 데이터 수집/저장
  • 실시간 신호 잡음
  • 이벤트 발생 여부 표시


BSR 분석
  • 주파수 필터 적용
  • 이음 발생 위치 표시
  • 음원 재생/반출


NVH 분석
  • 청감보정곡선 적용
  • OBD 데이터 연동
  • 음압레벨 분석


하드웨어 | 주요기능

• 태블릿 기반 일체형 휴대용 계측 장비

• 10.5인치 디스플레이 지원

• 4채널(IEPE지원) 동적 신호 측정

• 진동/음향 센서 측정 지원

• 최대 50k S/s 동기화

소프웨어 | 부가기능

센서 교정 및 차량 리스트 관리
  • 센서 타입 (가속도센서/마이크로폰)별 교정 기능 제공
  • 차량 리스트 관리 기능 제공


소프트웨어┃주요기능

소프트웨어
  • 단일 어플리케이션 내 데이터 계측 및 분석 기능 통합 제공
데이터 수집
  • 소프트웨어 구성 데이터 수집
  • 데이터 수집/저장
  • 실시간 신호 청음
  • 이벤트 발생 여부 표
  BSR 분석
  • 주파수 필터 적용
  • 이음 발생 위치 표시
  • 음원 재생/반출
NVH 분석
  • 청감보정곡선 적용
  • OBD 데이터 연동
  • 음압레벨 분석

소프트웨어┃부가기능

센서 교정 및 차량 리스트 관리
  • 센서 타입 (가속도센서/마이크로폰)별 교정 기능 제공
  • 차량 리스트 관리 기능 제공
① 진동/음압 센서 별 교정
  • 기준 음압 레벨 선택 94 dB, 114 dB
  • dB Reference 표준 선택 (ISO, KS)


② 차량 리스트 관리
  • 차량 리스트 프리셋
  • 리스트 항목 추가/수정/제거


후처리 분석 - 주파수 필터 및 음원 반출
  • 2D 컬러맵 분석을 통한 분석 주파수 영역 선택
  • 선택 채널 음원 반출 기능 제공
① 진동/음압 센서 별 교정
  • 기준 음압 레벨 선택 94 dB, 114 dB
  • dB Reference 표준 선택 (ISO, KS)


② 차량 리스트 관리
  • 차량 리스트 프리셋
  • 리스트 항목 추가/수정/제거


후처리 분석 - 주파수 필터 및 음원 반출
  • 2D 컬러맵 분석을 통한 분석 주파수 영역 선택
  • 선택 채널 음원 반출 기능 제공


소프웨어 | 부가기능

본체

화면10.5 인치 1920*1280 디스플레이
운영체제Windows
측정 채널4채널 (IEPE지원)
샘플링 주파수25 kS/s, 50 kS/s
입력 범위± 10V
분해능24-Bits
연결 타입BNC

가속도계

감도100 mV/g
측정 범위± 50g
주파수 범위0.5 ~ 10,000 Hz
동작 온도-40 ~ 85 ℃
무게5.3 g
연결 타입10-32 Female

마이크로폰

크기1/2''
감도50 mV/Pa
주파수 범위6.3 ~ 20,000 Hz
측정 범위17 ~ 136 dB
전원 공급 타입IEPE (2~20 mA)
연결 타입BNC

제품스펙


본체

화면
10.5 인치 1920*1280 디스플레이
운영 체제Windows
측정 채널4채널 (IEPE지원)
샘플링 주파수25 kS/s, 50 kS/s
입력범위 ± 10V
분해능24-Bits
연결 타입BNC


가속도계

감도
100 mV/g
측정 범위± 50g
주파수 범위0.5 ~ 10,000 Hz
동작 온도-40 ~ 85 ℃
무게5.3 g
연결 타입10-32 Female


마이크로폰

크기
1/2''
감도50 mV/Pa
주파수 범위6.3 ~ 20,000 Hz
측정 범위17 ~ 136 dB
전원 공급 타입IEPE (2~20 mA)
연결 타입BNC
